Расчет ветровой нагрузки

Сбор нагрузки на
Направление ветра
Ширина d мм
Длина b мм
Высота h мм
Высота h1 мм
Ветровой район:
Тип местности
Расстояние b1 = {{b1}} мм Расстояние b2 = {{b2}} мм Расстояние b3 = {{b3}} мм Расстояние d1 = {{d1}} мм Расстояние d2 = {{d2}} мм Расстояние b = {{b}} мм Расстояние d = {{d}} мм Расстояние h-d = {{h-d}} мм Высота h = {{h}} мм Высота h1 = {{h1}} мм
Участок Коэф. k Коэф. с Расч. ветровое давление, кг/м2
1-ый {{k1}} {{c1}} {{v1}}
2-ой {{k2}} {{c2}} {{v2}}
3-ий {{k3}} {{c3}} {{v3}}
4-ый {{k4}} {{c4}} {{v4}}
5-ый {{k5}} {{c5}} {{v5}}
6-ой {{k6}} {{c6}} {{v6}}
7-ой {{k7}} {{c7}} {{v7}}
8-ой {{k8}} {{c8}} {{v8}}
9-ый {{k9}} {{c9}} {{v9}}
10-ый {{k10}} {{c10}} {{v10}}
11-ый {{k11}} {{c11}} {{v11}}
12-ый {{k12}} {{c12}} {{v12}}
13-ый {{k13}} {{c13}} {{v13}}
14-ый {{k14}} {{c14}} {{v14}}
15-ый {{k15}} {{c15}} {{v15}}


Информация

  • СП 20.13330.2016 — Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*.
  • СП 24.13330.2011 — Защита зданий и сооружений от ветровых нагрузок.

Этот калькулятор предназначен для расчета ветровой нагрузки на различные типы конструкций, такие как здания, заборы и кровли. Использование данного онлайн калькулятора помогает определить среднюю ветровую нагрузку, которая действует на конструкции в зависимости от их формы и местоположения.

Основные возможности калькулятора:

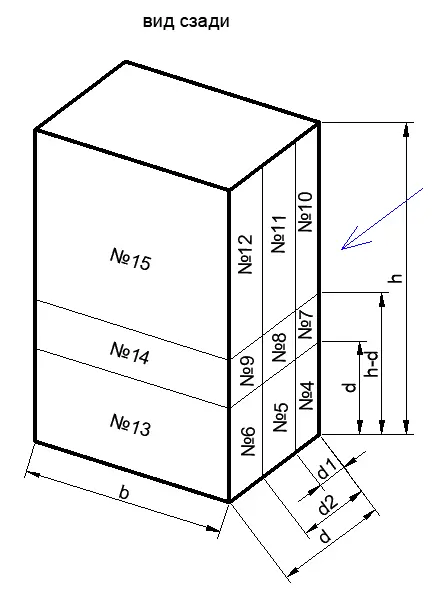

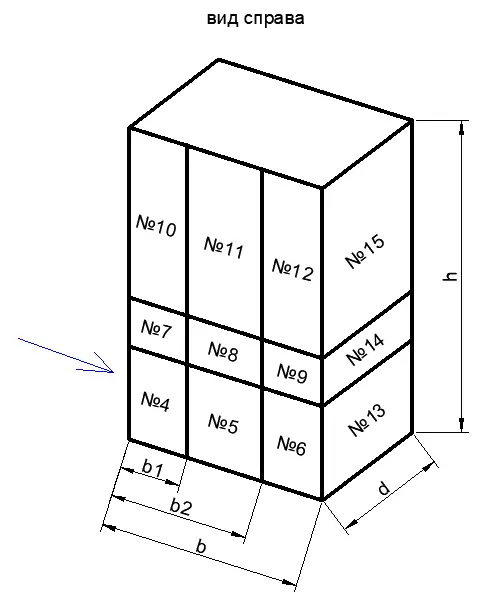

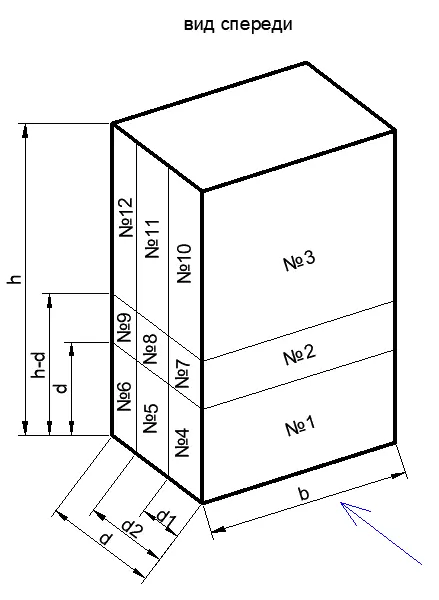

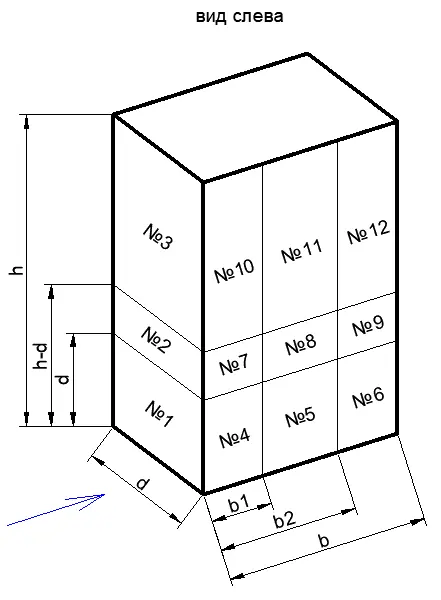

  • Расчет ветровой нагрузки на здание прямоугольной формы.

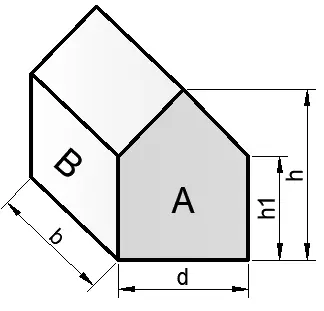

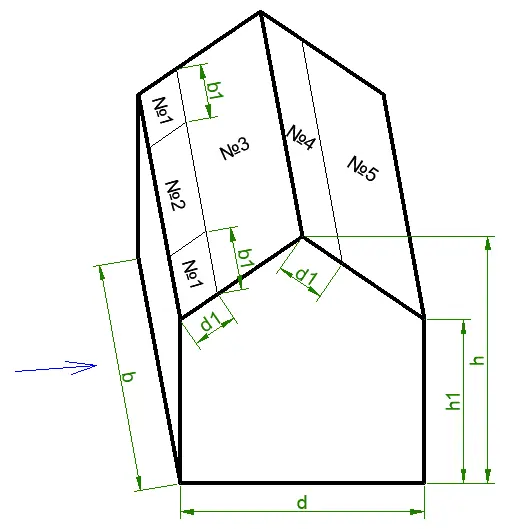

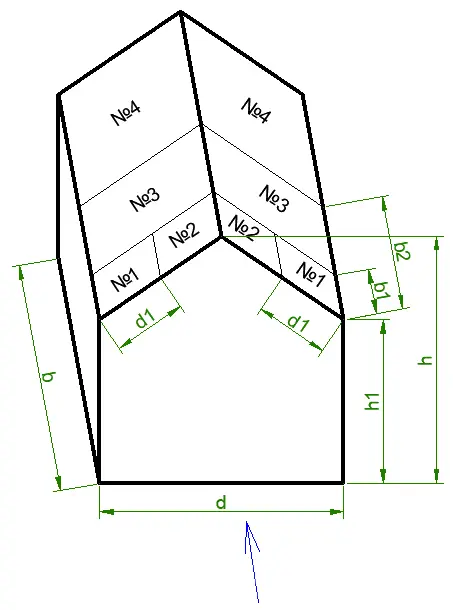

  • Расчет ветровой нагрузки на двускатную кровлю.

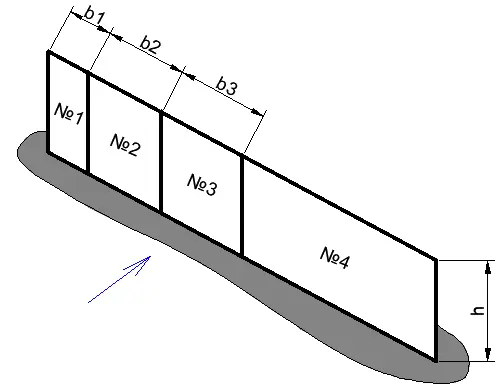

  • Расчет ветровой нагрузки на забор или стену.

Процесс расчета:

  1. Выберите тип конструкции, на который будет рассчитана ветровая нагрузка (например, здание, забор, кровля).
  2. Для зданий и кровель задайте направление ветра. Стены или скаты кровли обозначены буквами «А» и «В» для удобства.
  3. Укажите размеры конструкции (длина, ширина, высота).
  4. Определите ветровой район, в котором находится объект.
  5. Выберите тип местности, что также влияет на расчет нагрузки.
  6. Нажмите кнопку «Рассчитать», чтобы получить результаты расчета для каждого отдельного участка конструкции.

Все результаты будут представлены в виде таблицы, где каждая зона ветровой нагрузки будет визуально выделена. Это позволяет легко проанализировать нагрузку на каждый участок здания или другой конструкции.

Примечание:

  • Коэффициент надежности для ветровой нагрузки составляет 1.4.
  • Если размеры участков ветрового воздействия превышают габариты конструкции, нагрузка на такие участки считается распределенной до конца здания или сооружения.
  • Положительная нагрузка означает, что ветер воздействует на конструкцию, отрицательная — что нагрузка направлена от нее.

Этот калькулятор ветровой нагрузки будет полезен как для профессионалов, так и для любителей в области строительства, предлагая простой и эффективный способ расчета нагрузок на различные объекты.
